贝雷桥滚轴安装
根据架设需要,摇滚安置在推出岸与对岸的岸边,与支座板的距离为0.75m。在摇滚安装前,先安置好摇滚样盘,安置样盘方法:根据标定的位置,在安装样盘的地方作桥梁中线的垂线,再在垂直线上量出样盘间距的一半(1.875m),即可定出样盘的位置。样盘位置确定后,将滚轴放置在样盘上,摇滚在样盘上的位置是向桥中线一边靠紧。平滚用来拼装桥梁,原则上在推出岸摇滚之后每隔6m布置一组,如不满足平滚承载力要求,可根据具体情况作适当调整。平滚样盘位置确定类同摇滚样盘,只是从样盘格端算起离桥梁中心线距离为1.6m。平滚在样盘上的位置是向样盘中肋贴紧。滚轴安放好以后,仔细检查它的落座是否稳固,纵横向位置是否准确,沿纵向检查桥梁推出时桥尾是否触及地面。经检查滚轴位置确属无误后,方可进行桥梁的拼装架设工作。
贝雷架在进行设计拼装的时候需要注意什么
贝雷架的安装方法

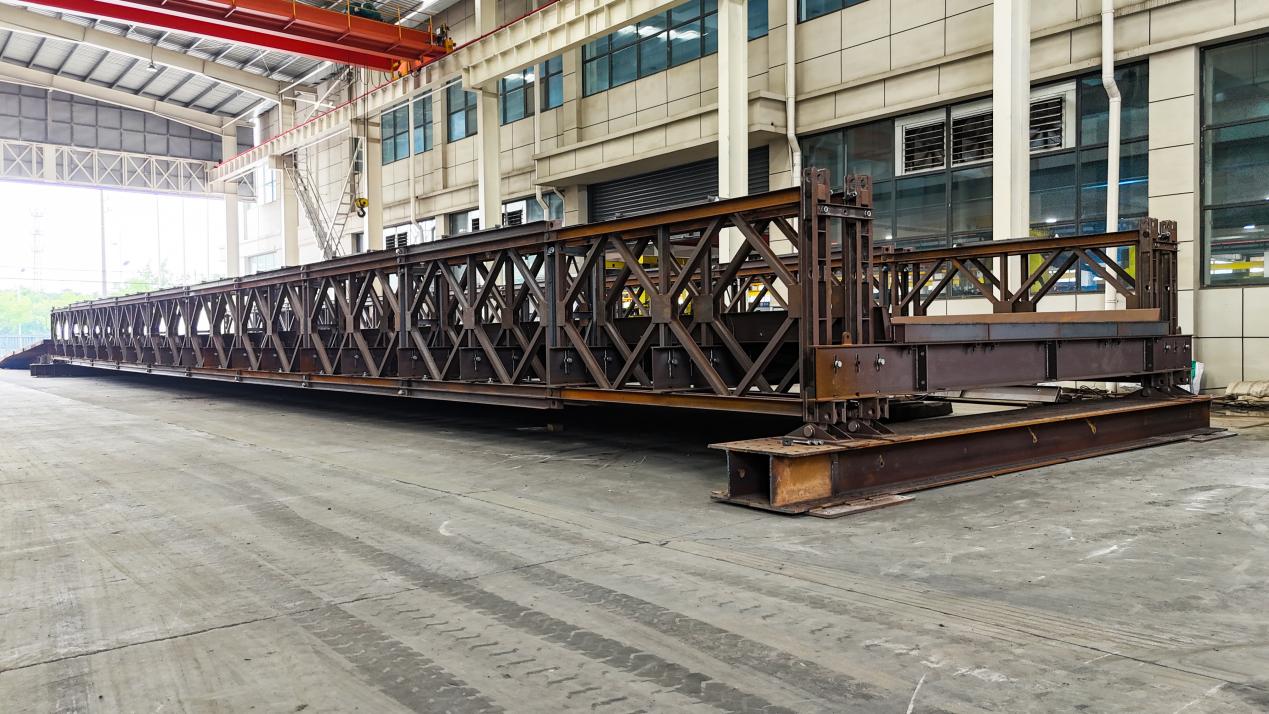

先将贝雷架在地面上按设计片数拼装,并分组联结好。在工字钢横梁上按设计间距,将各组贝雷架的位置用油漆标好。然后,用20t吊车将已联结好的贝雷架按先中间后两边的顺序吊装到位,并用自制u型卡将贝雷架固定在横梁上。贝雷架是形成一定单元的钢架,可以用它拼接组装成很多构件、设备。贝雷架长宽尺寸一般为3m×1.5m 贝雷架也称为“装配式公路钢桥”,原名321”公路钢桥。是我国的战备公路钢桥。我国生产的“321”公路钢桥与英国的“贝雷桥”相似,主结构相同,但是尺寸不一样,贝雷桥为英制,“321”公路钢桥为公制。
